产品用途
雨水调蓄池智能喷射器是一种门针对调蓄池设计的智能冲洗设备。利用气液混合物对调蓄池内含有沉渣的污水进行曝气、搅拌、待水中的沉渣成为悬浮物再进行抽排,调蓄池内的污水排空后,再对调蓄池的底部进行冲洗。雨水调蓄池智能喷射器不仅可以自动进行面冲洗,而且还可以进行定点冲洗。
产品创新
(1)相较于传统喷射器,此研发设备新增气囊,使设备在运行时水流总是处于紊流状态,对设备运行起稳定作用,有利于生化反应;
(2)设备旋转角度为0~270度旋转,无死角,射程达15~30米,满足不同环境正常运行。
产品结构

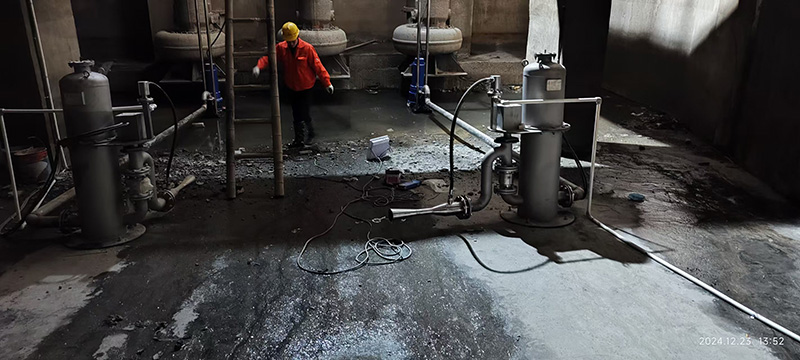

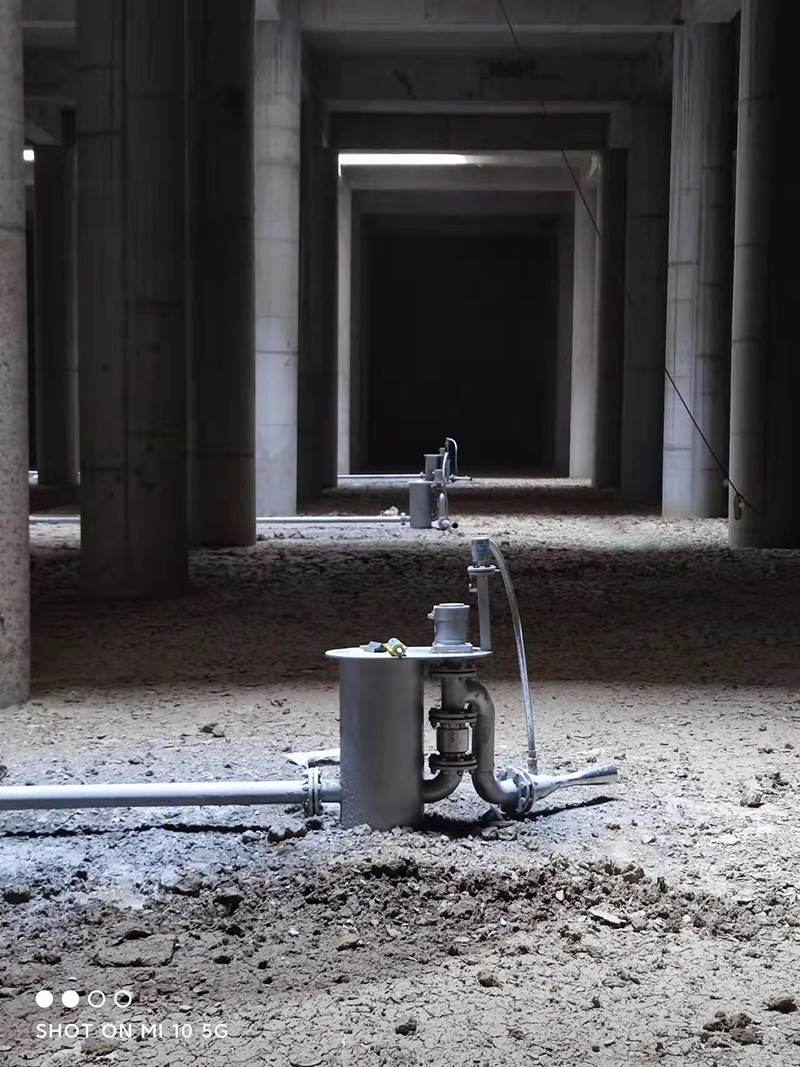

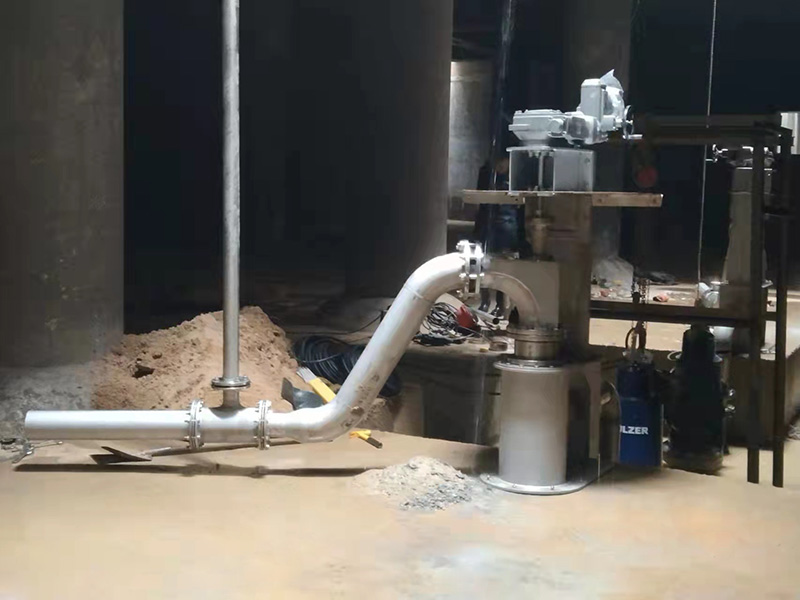

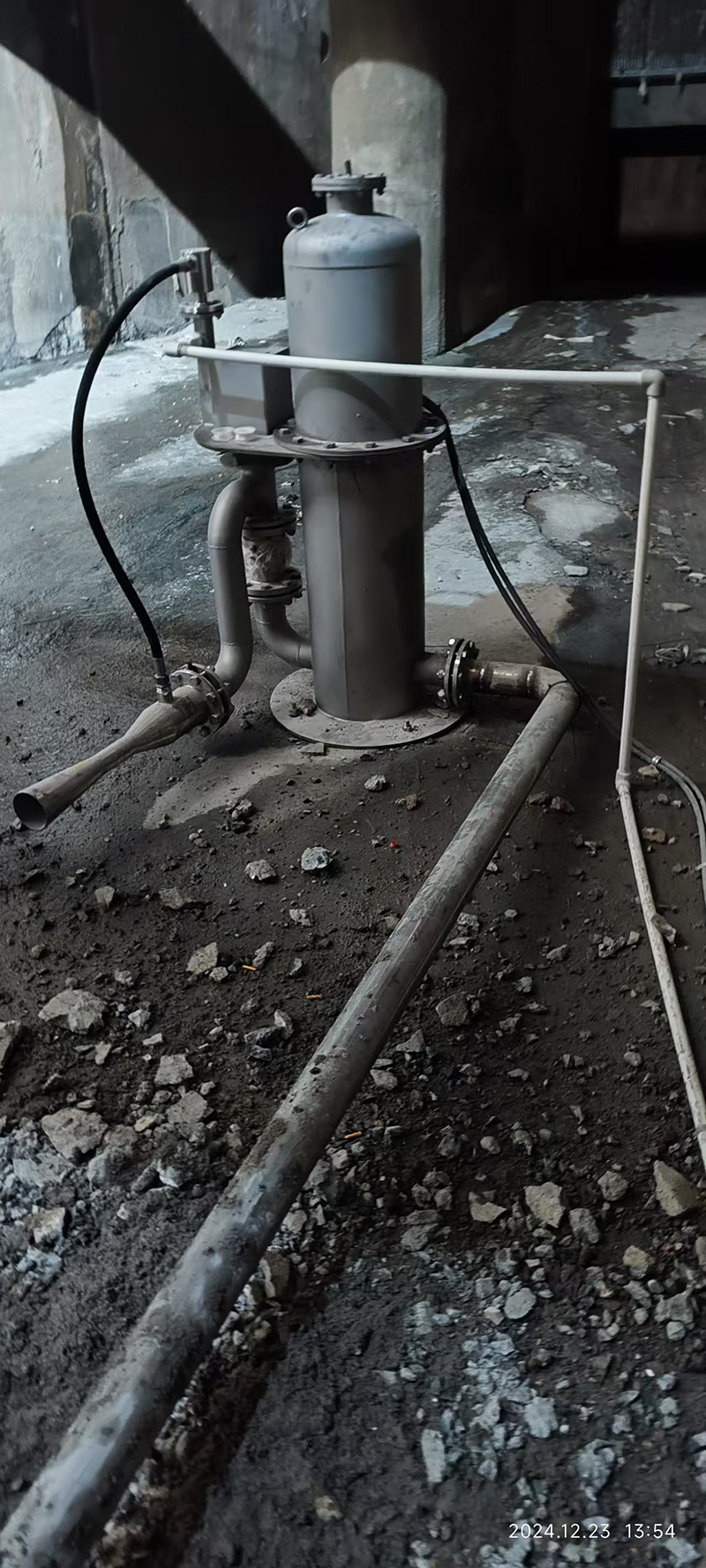

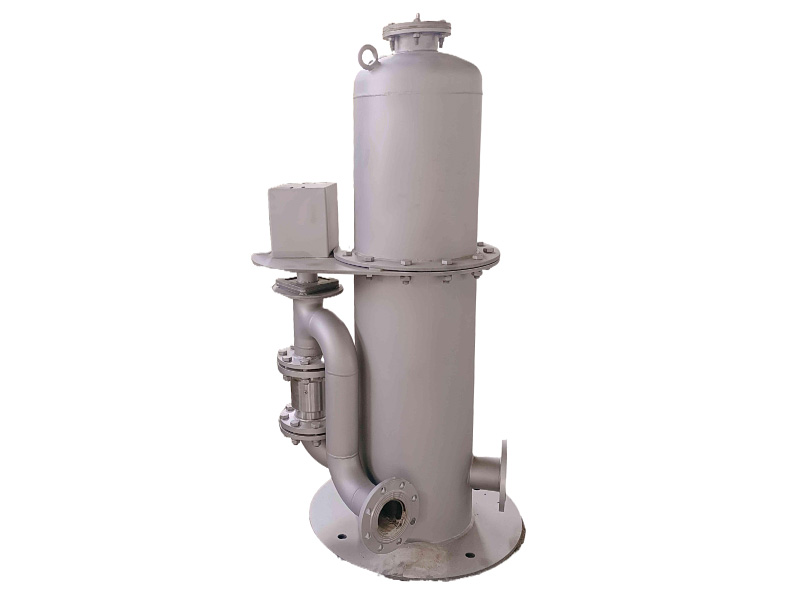

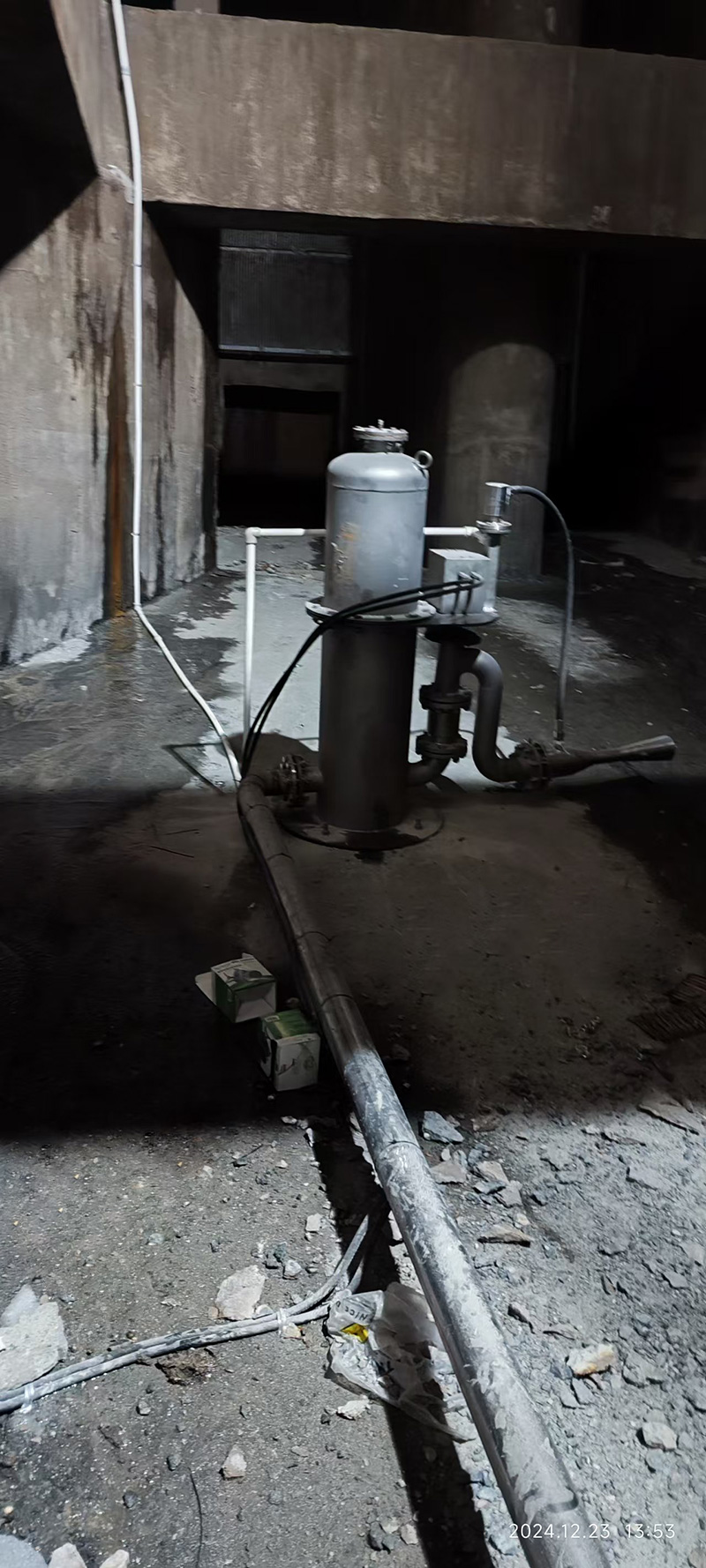

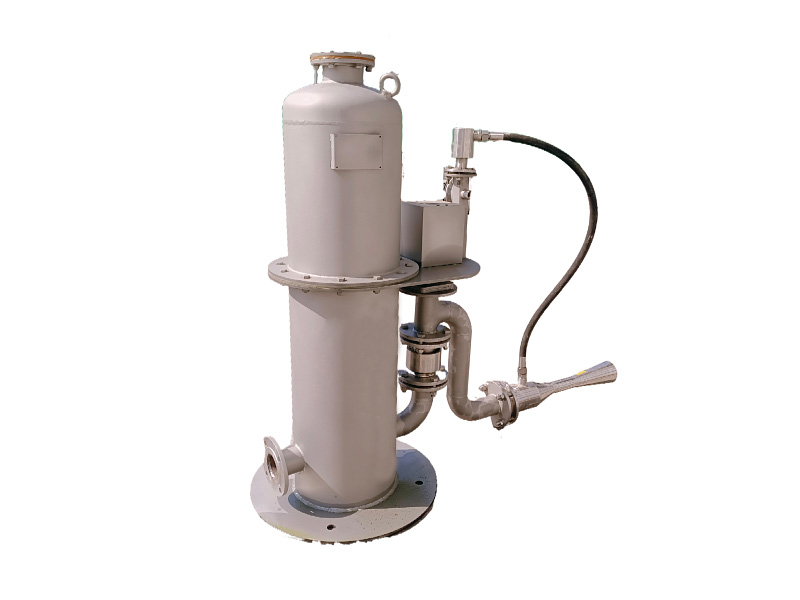

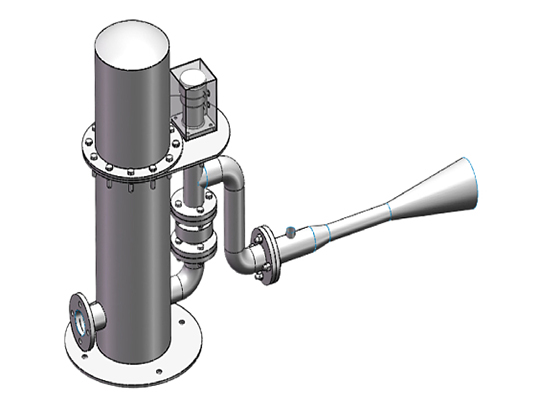

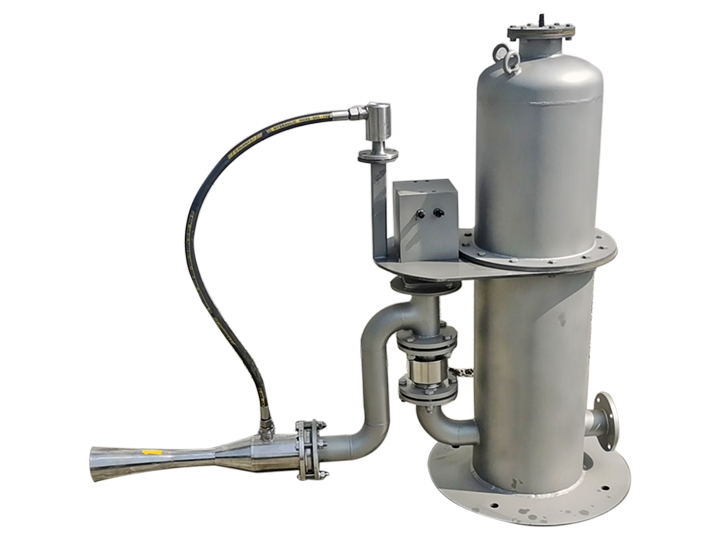

雨水调蓄池智能喷射器系统包括:雨水调蓄池智能喷射器本体、液位计、高清摄像头、控制系统组成。其中雨水调蓄池智能喷射器本体主要由旋转驱动器、固定支撑座、水泵、旋转接头、出水管、气液混合腔、喷管、进气管等组成,设备主要运用文丘里原理作为设计依据。
工作原理:当蓄水池内有一定深度的水体时,雨水调蓄池智能喷射器在控制系统的控制下,每隔一段时间便会喷出气液混合物,对调蓄池内地水体进行曝气,降解水中的COD含量,可以大限度避免调蓄池残生异味。

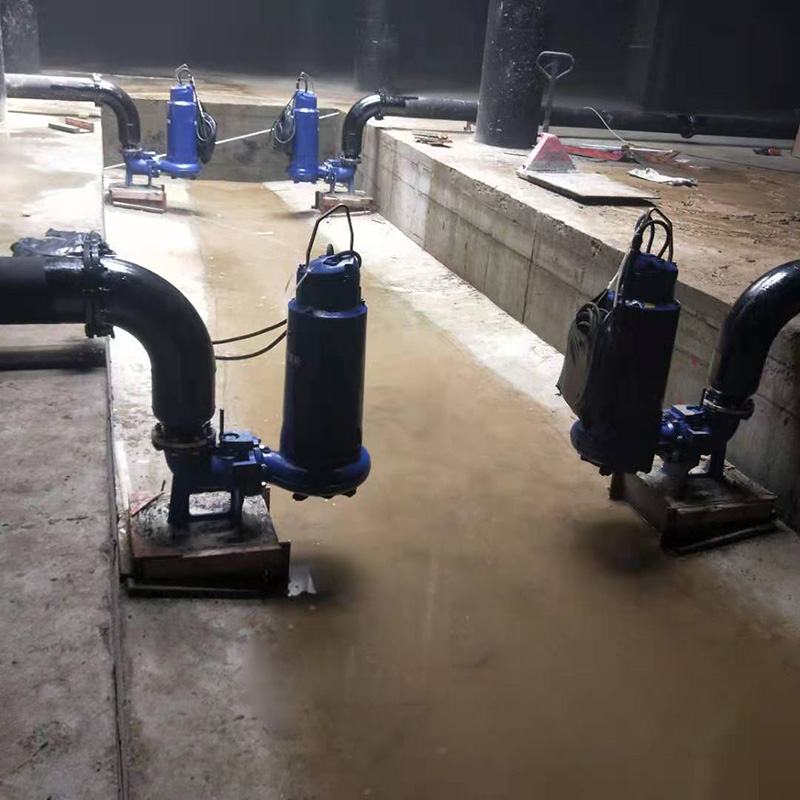

在调蓄池底部的潜污泵排水时,当配置的液位计探测到调蓄池的水位达到设定水位时,智能控制系统控制雨水调蓄池智能喷射器的喷管开始一边在0~260°范围内旋转,一边对调蓄池进行全方位搅拌,使池底的沉淀物处于悬浮状态。同时,潜污泵抽排悬浮状态的污水,避免悬浮物再次在池底沉积。

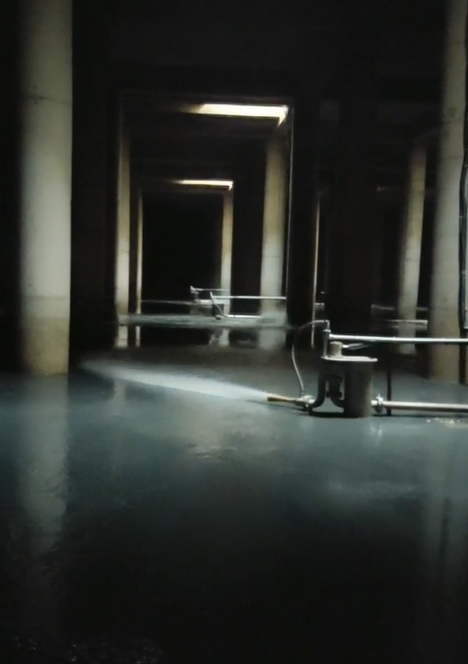

当蓄水池内的水快要排尽时,雨水调蓄池智能喷射器利用调蓄池集水坑的水对调蓄池的底部进行强力冲洗,冲洗后的污水经过调蓄池集水坑中的潜污泵排出调蓄池外。
调蓄池配置的高清摄像头能够自动捕捉调蓄池底部图像,并通过智能控制系统将捕捉到的图像进行区域智能网格化,当感应到某区域有未冲洗干净的污物时,自动发出控制信号,控制雨水调蓄池智能喷射器对该区域的污物进行定点冲洗。
产品特点
(1)雨水调蓄池智能喷射器自动化程度高,雨水调蓄池智能喷射器对调蓄池的冲洗过程全部智能自动化,可实现无人值守:
(2)智能喷湿气冲洗干净程度高,在蓄水过程中进行曝气处理,避免有毒气体和异味产生;排空时进行搅拌处理,使池底淤泥呈水污混合状态,随潜污泵排出;后期旋转冲洗和点对点冲洗,使池底彻底干净;
(3)雨水调蓄池智能喷射器主要材质采用不锈钢材质,耐腐蚀,维护成本低,使用寿命长;
(4)旋转驱动器及喷射水泵均采用品牌,IP68的防护等级,使用安全可靠;
(5)雨水调蓄池智能喷射器可直接在调蓄池混凝土的地面上用化学锚栓固定安装,安装方便,无需预埋安装固定件;
(6)当智能控制系统检测调蓄池底冲洗干净后或集水坑内没水时,雨水调蓄池智能喷射器的冲洗潜污泵会自动停止工作。
