气动柔性截流井

    气动柔性截流井用于海绵城市建设,黑臭水体治理,智慧排水等雨污分流治理工程,实现雨水管网内雨水和污水自动切换分流,使雨水管网前端污水及少量初期雨水,进入污水管网,避免污水流入河道、湖泊等,污染自然水体,同时避免大量雨水进入污水管网,加大污水处理厂的负荷。既净化自然水体,又节约了污水处理的资源,是海绵城市建设、黑臭水体治理,净化自然水体的提升改造工程。

INFORMATION

产品介绍

       气动柔性截流井用于海绵城市建设,黑臭水体治理,智慧排水等雨污分流治理工程,实现雨水管网内雨水和污水自动切换分流,使雨水管网前端污水及少量初期雨水,进入污水管网,避免污水流入河道、湖泊等,污染自然水体,同时避免大量雨水进入污水管网,加大污水处理厂的负荷。既净化自然水体,又节约了污水处理的资源,是海绵城市建设、黑臭水体治理,净化自然水体的提升改造工程。

主要组成

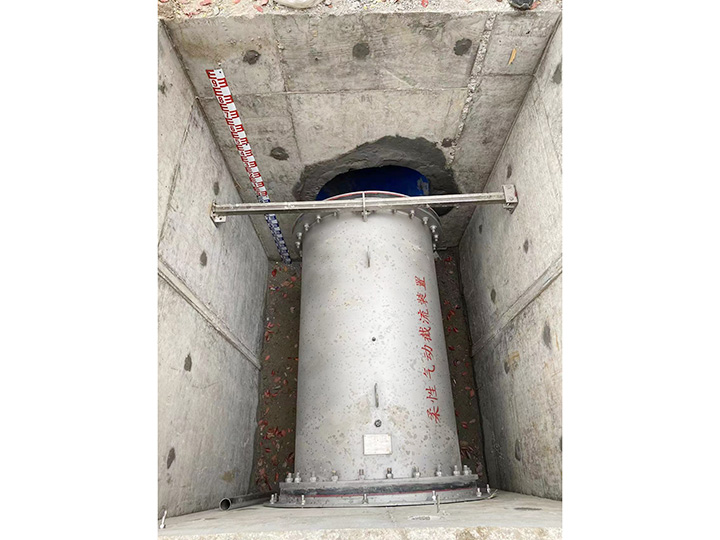

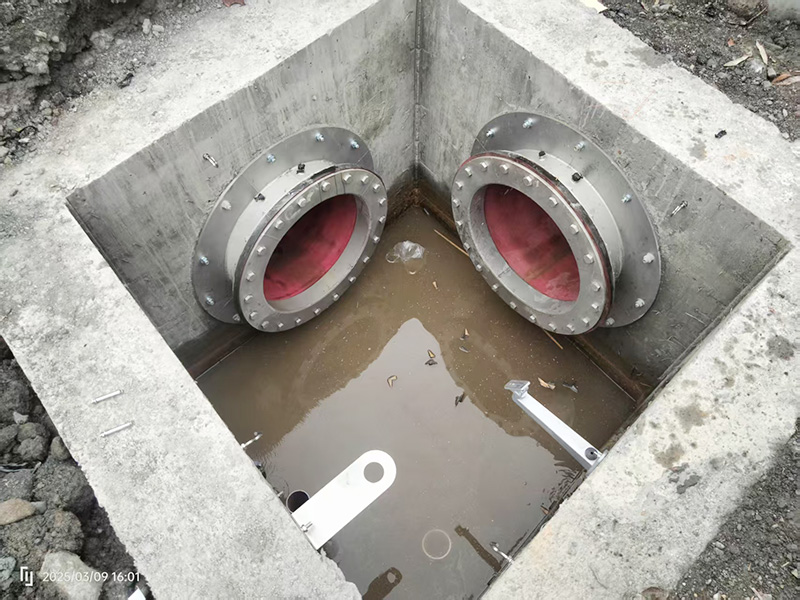

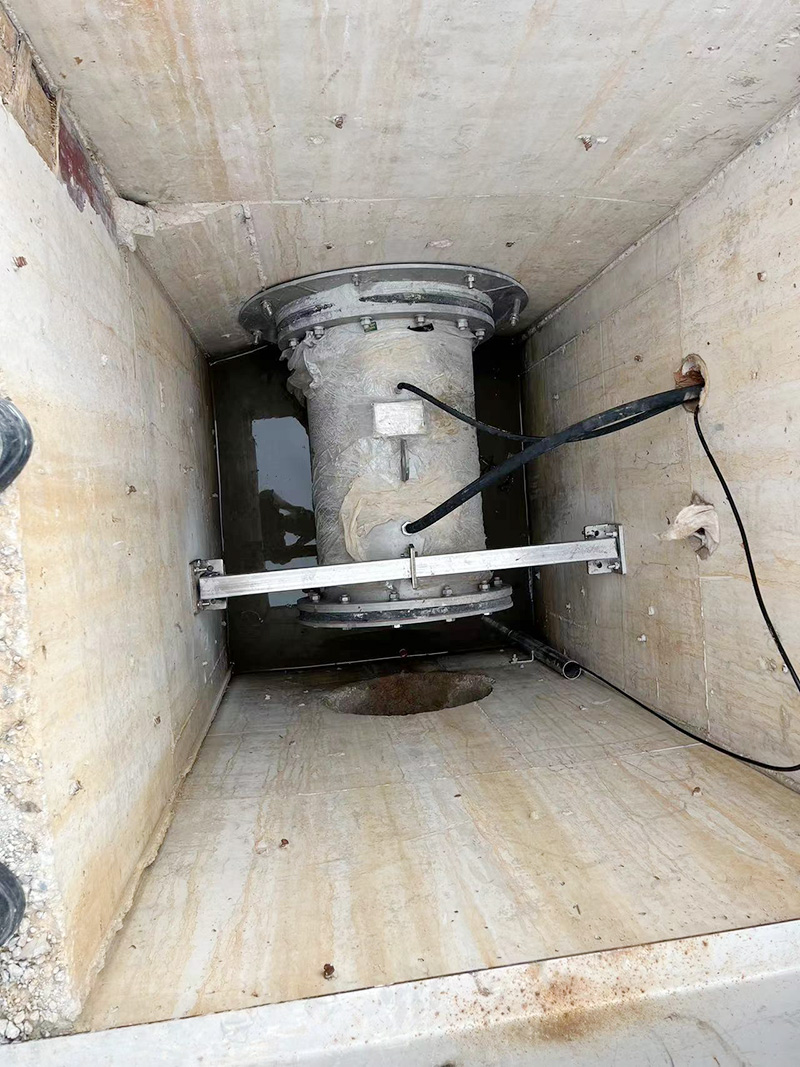

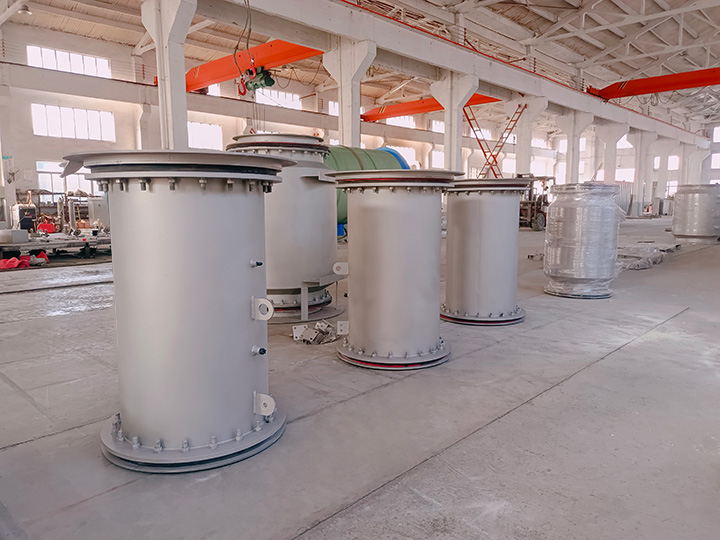

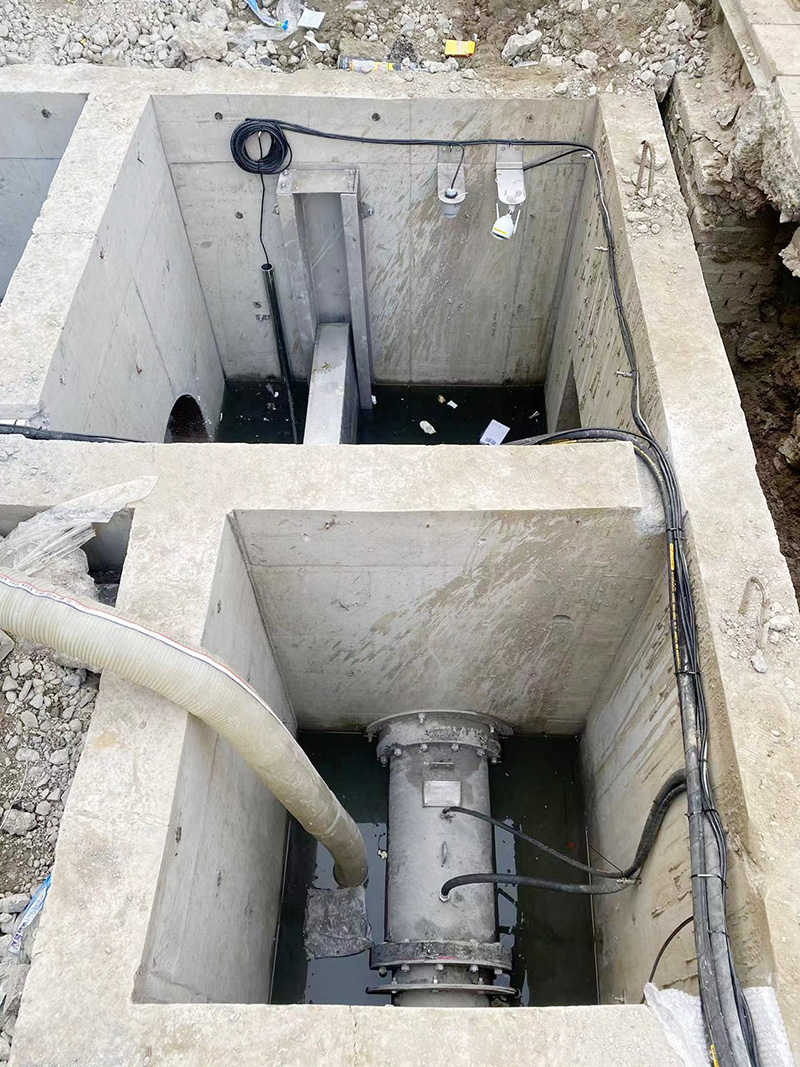

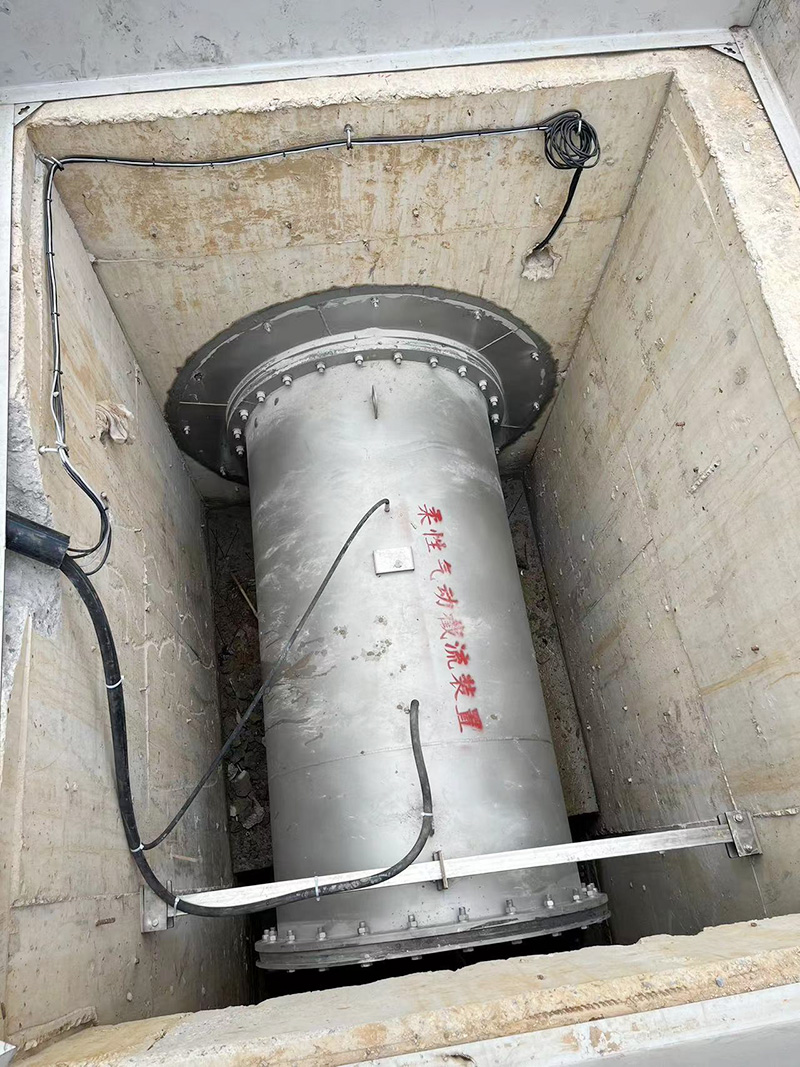

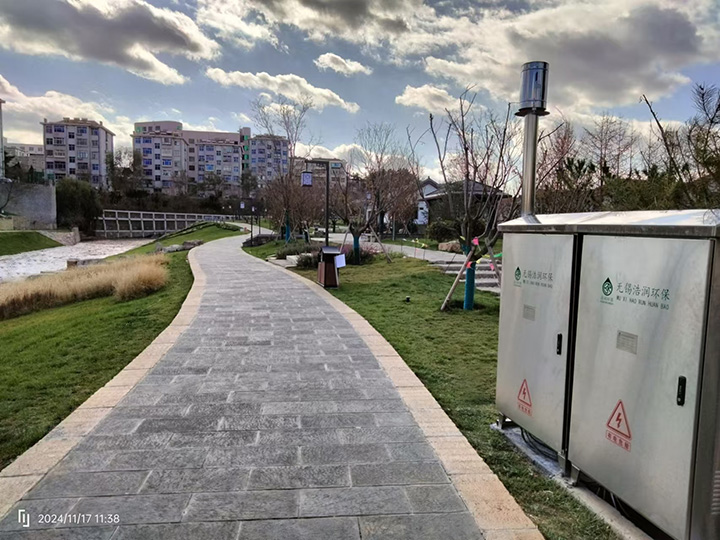

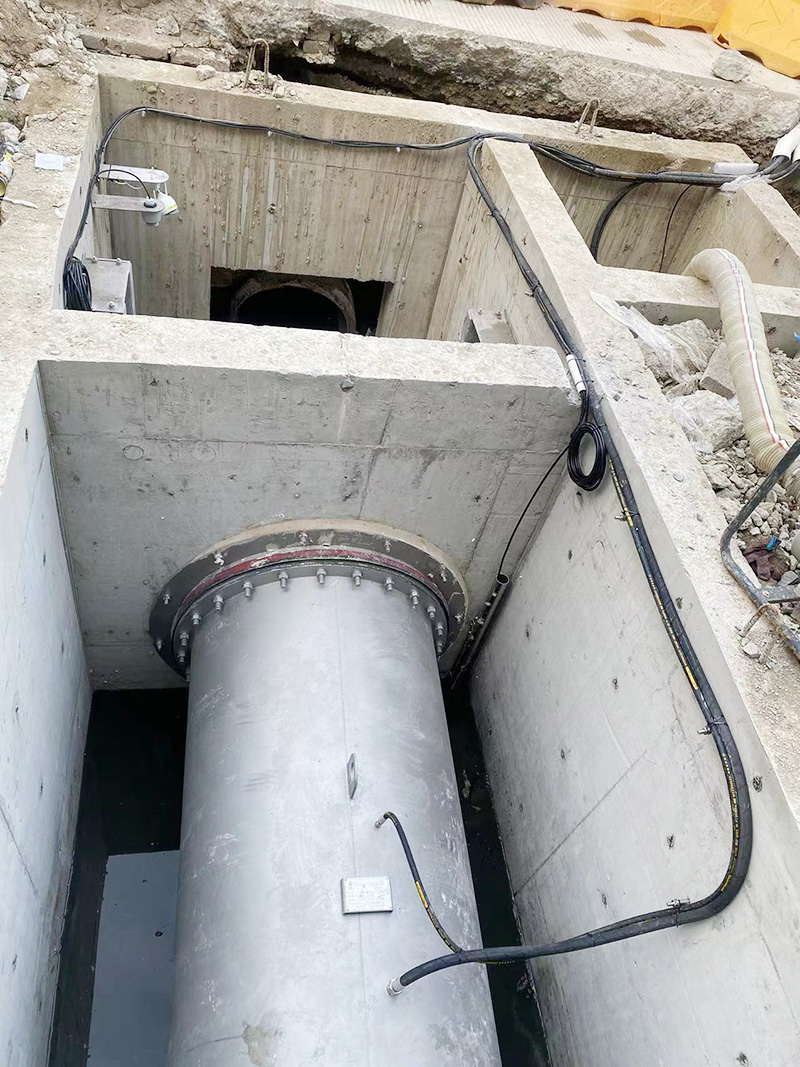

       气动柔性截流井主体是钢混结构,配套气动柔性截流装置、进水格栅、污水提升装置、气站、压力传感器、雨量计、防雨控制柜、智能云监控平台等。截污口和雨水口采用气动柔性截流装置控制,无渗漏,占地面积小。 在污水不能自流时,增选污水提升装置,采用耦合机构,阀门管道采用304不锈钢,安装维修方便,为防止垃圾堵塞水泵,进水口安装304不锈钢提蓝格栅,拦截大的垃圾物,提蓝采用专用耦合挂勾连接,清理时沿挂勾导杆提起,不需进入井内清理;监测系统采用压力传感器和雨量计控制,既可通过雨量大小控制气动柔性截流装置开启,也可通过压力传感器监测井下液位变化控制气动柔性截流装置开启, 实现连锁控制,保证监测的准确性 ;控制系统采用智能云平台远程操作监控,实现无人值守,多点监控操作。

工作原理

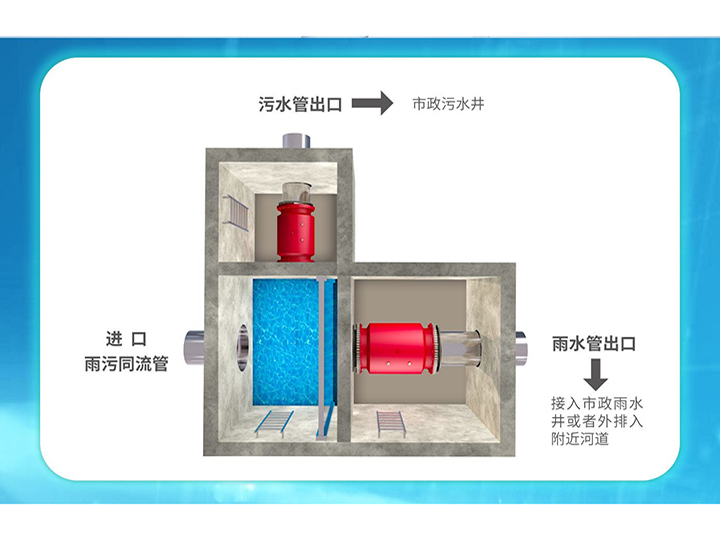

       晴天时,截污口气囊阀处于开启状态,雨水口气囊阀处于关闭状态,管道内的部分污水通过截污口自流向污水管道,或通过污水提升装置提升到污水管道,做到晴天时污水零直排。
       降雨时,初期的地面雨水比较脏,如果进入河道对河道水质造成污染。通过雨量计判断降雨量的大小,或通过液位传感器检测井内水位高低,延时开启截污口气囊阀和雨水口气囊阀,保证脏的初期雨水进入污水管。
       降雨中后期时,雨水相对比较干净,这时通过液压传感器检测井内水位高于设定水位时,关闭截污口,开启雨水口气囊阀,雨水排入河道,当降雨停止时,井内水位下降,当水位下降到设定的低水位时,截污口气囊阀开启,雨水口气囊阀关闭,恢复初始状态。
       自动化系统采用专业的SCADA系统,可能实现以下功能:
       (1)远程查看设备的运行参数、状态等,帮助客户随时查看设备运行情况;
       (2)随时查看和接收设备报警信息,第一时间掌握设备故障状态和故障原因;
       (3)可以远程上传、下载和调试 PLC 程序,不用去现场出差,降低差旅成本;
       (4)可以保存和查看历史数据,方便跟踪设备的历史运行状态;
       (5)可以通过摄像头监控查看实时画面,随时掌握现场情况。
