柔性气动截流装置

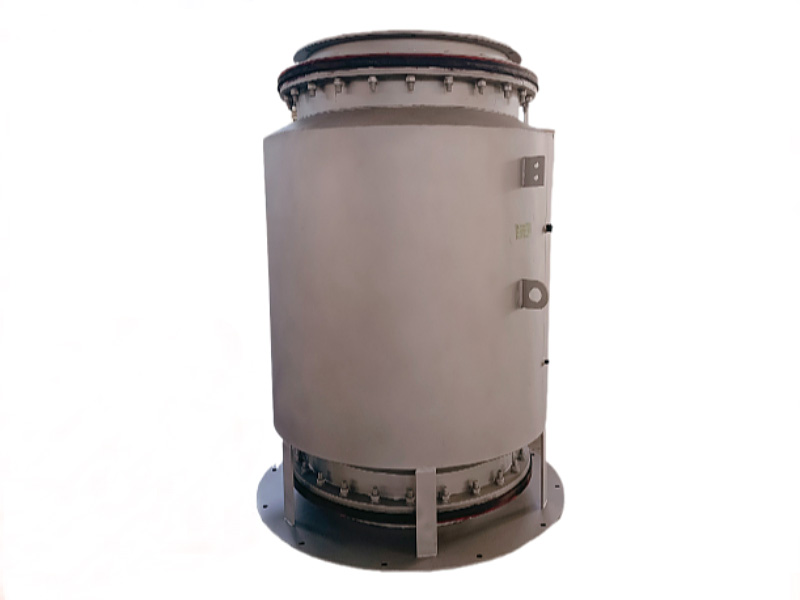

    气动柔性截流装置由阀体,平衡支架,隔膜囊组成,配套气站、控制柜、SCADA系统、雨量计、摄像头、液位传感器,用于雨水或污水管网截流,替代传统的平板闸门功能。是黑臭水体治理,控源截污工程开发出来的新型产品,是一种用于排水系统截流装置,控制方便,结构简单,占地面积小,安装维护方便,橡胶耐老化使用寿命长。插入式柔性截流装置主体由合成橡胶经特殊工艺制作而成,内外双层结构,中空形成密封腔,内层耐压耐磨易伸缩,外层耐压膨胀不变形,直插式管道安装。配置气站、控制柜、电磁阀、压力传感器、液位计,对胶囊中部气腔进行充气-放气,完成插入式柔性装置的关闭-开启动作。液位计检测管道柔性装置两侧水位,需要截流时,空压机将压缩气体充入气腔,使橡胶内部变形关闭;需要行洪时,则打开放气球阀,橡胶内管复原,在水头压力作用下,橡胶内部复原速度更快。

INFORMATION

产品介绍

       气动柔性截流装置由阀体,平衡支架,隔膜囊组成,配套气站、控制柜、SCADA系统、雨量计、摄像头、液位传感器,用于雨水或污水管网截流,替代传统的平板闸门功能。是黑臭水体治理,控源截污工程开发出来的新型产品,是一种用于排水系统截流装置,控制方便,结构简单,占地面积小,安装维护方便,橡胶耐老化使用寿命长。

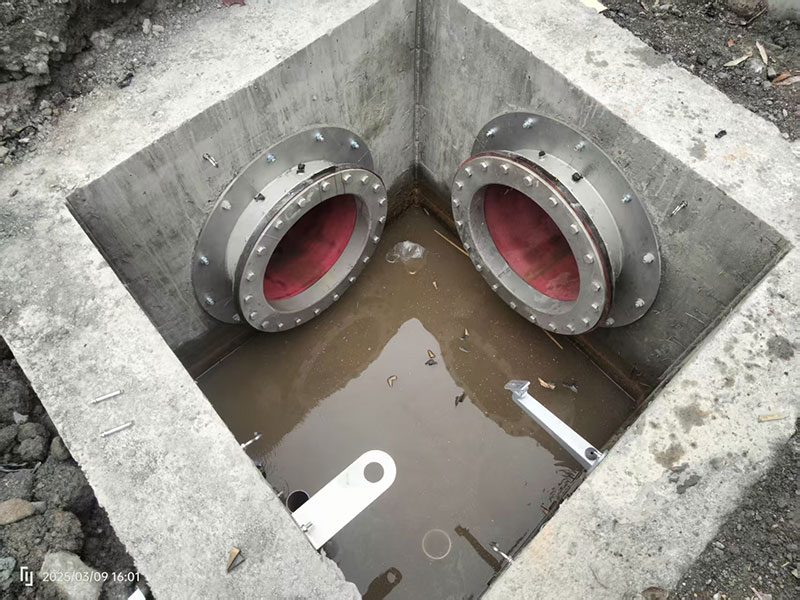

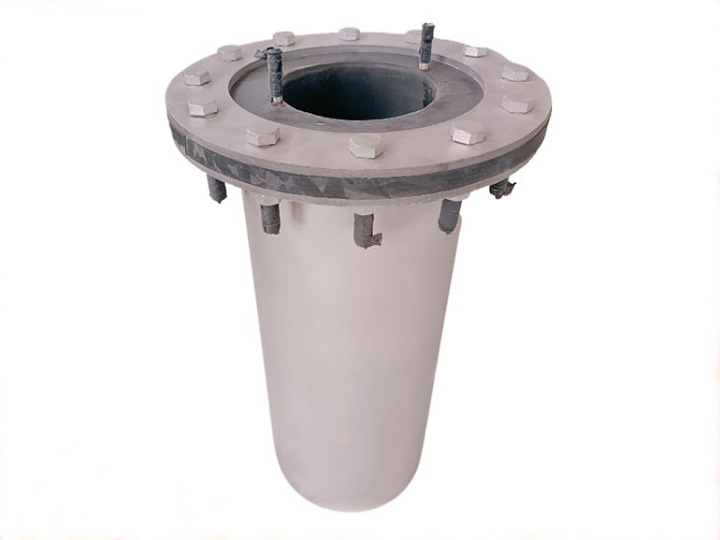

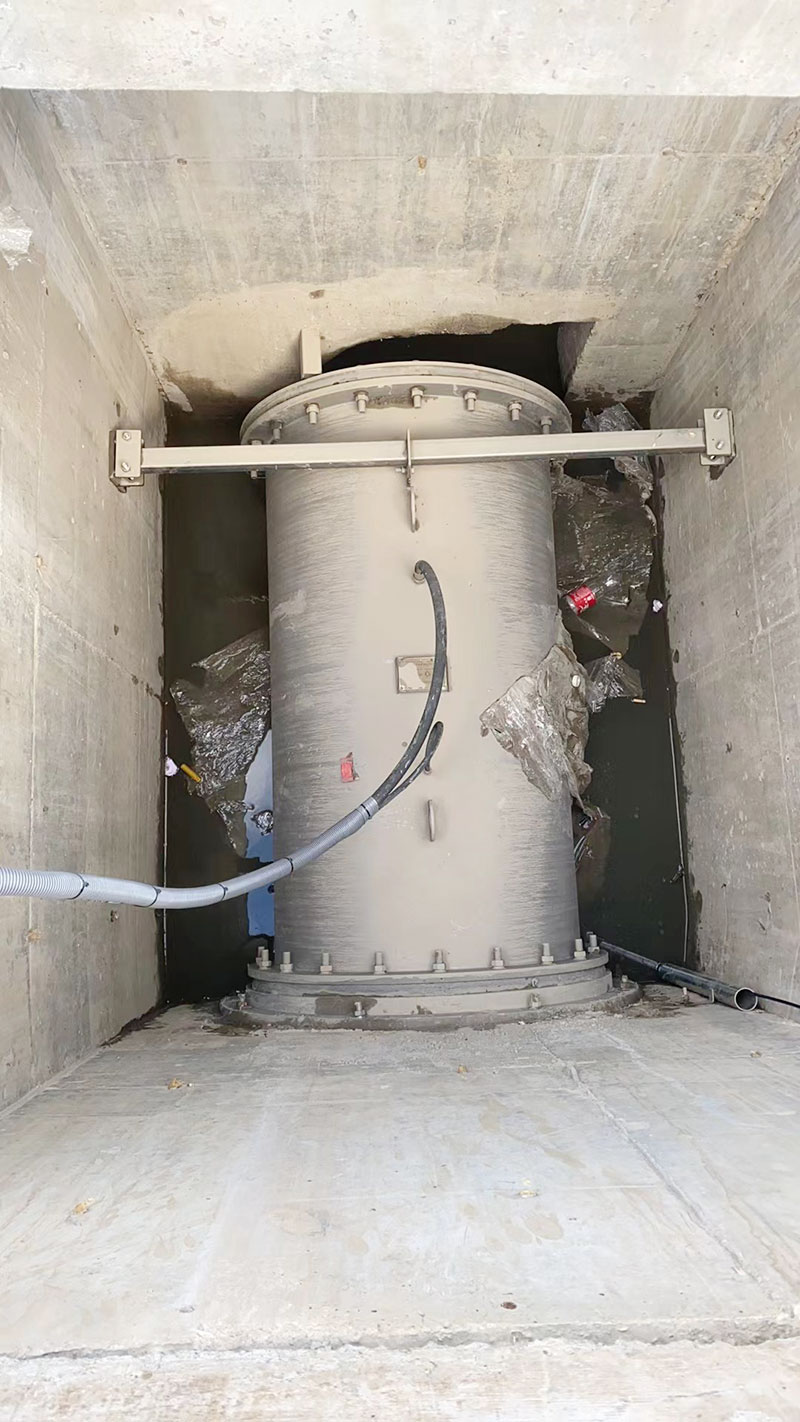

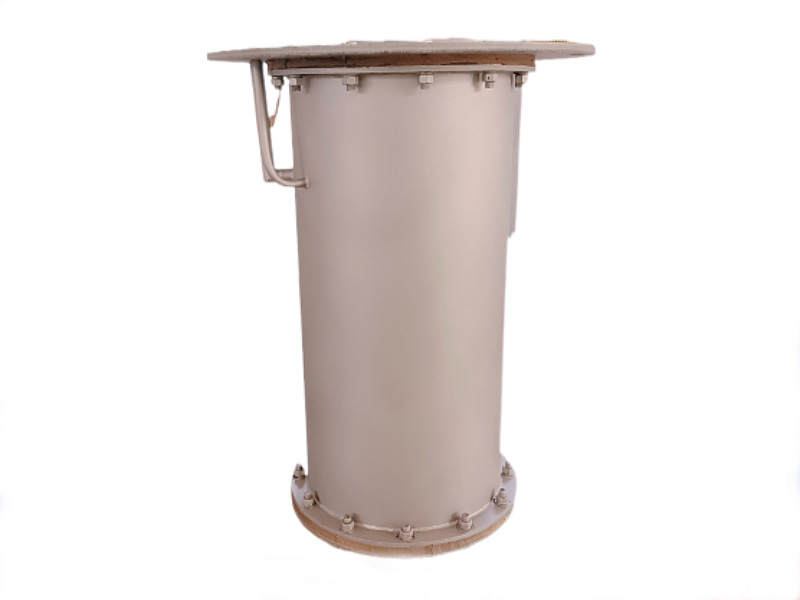

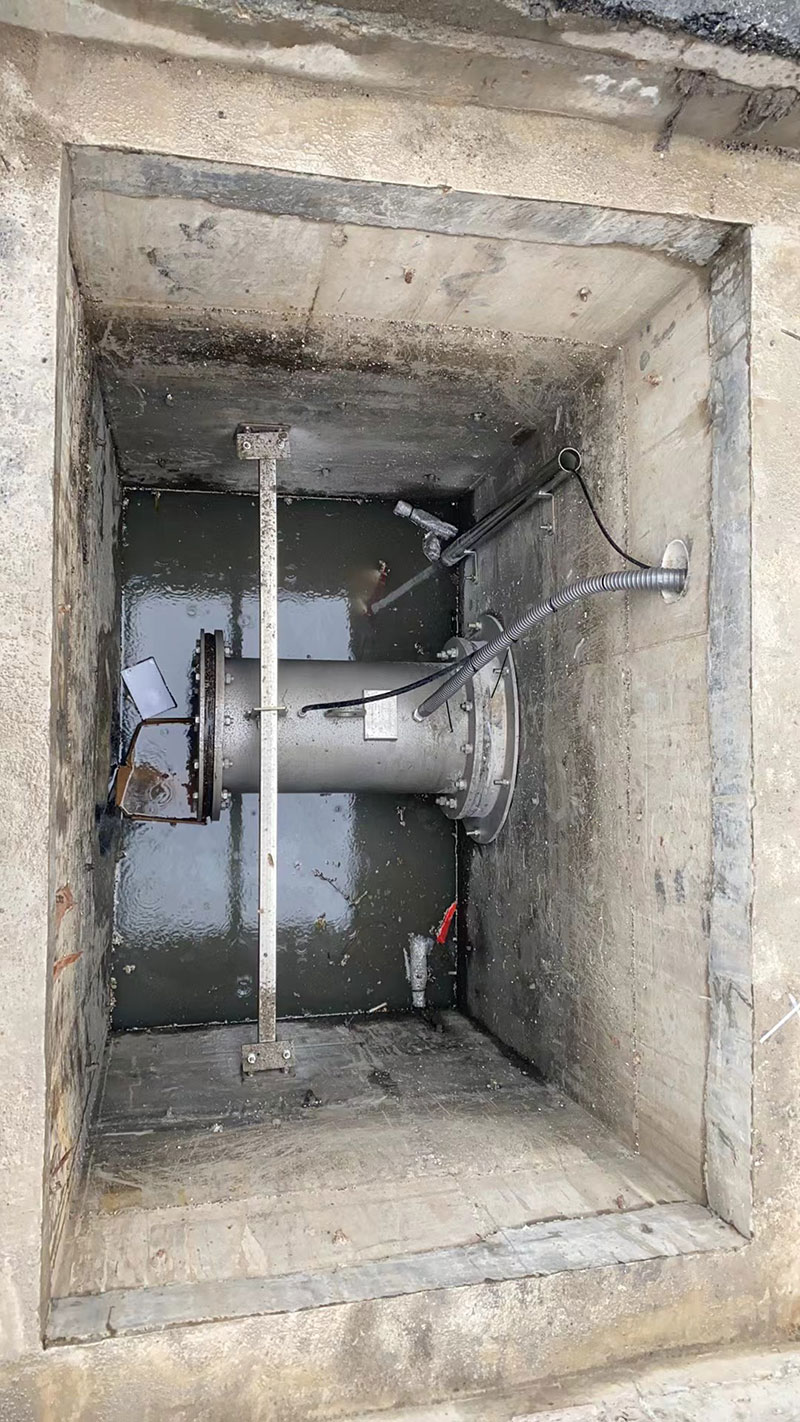

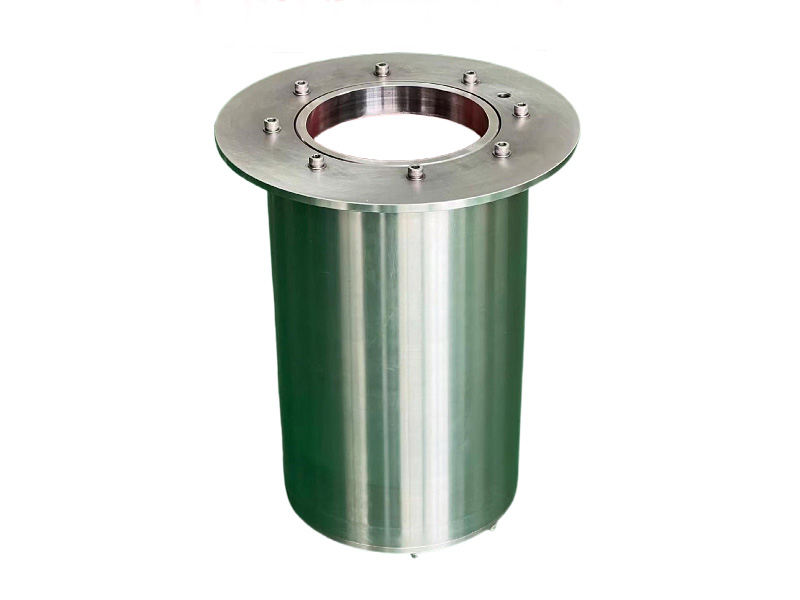

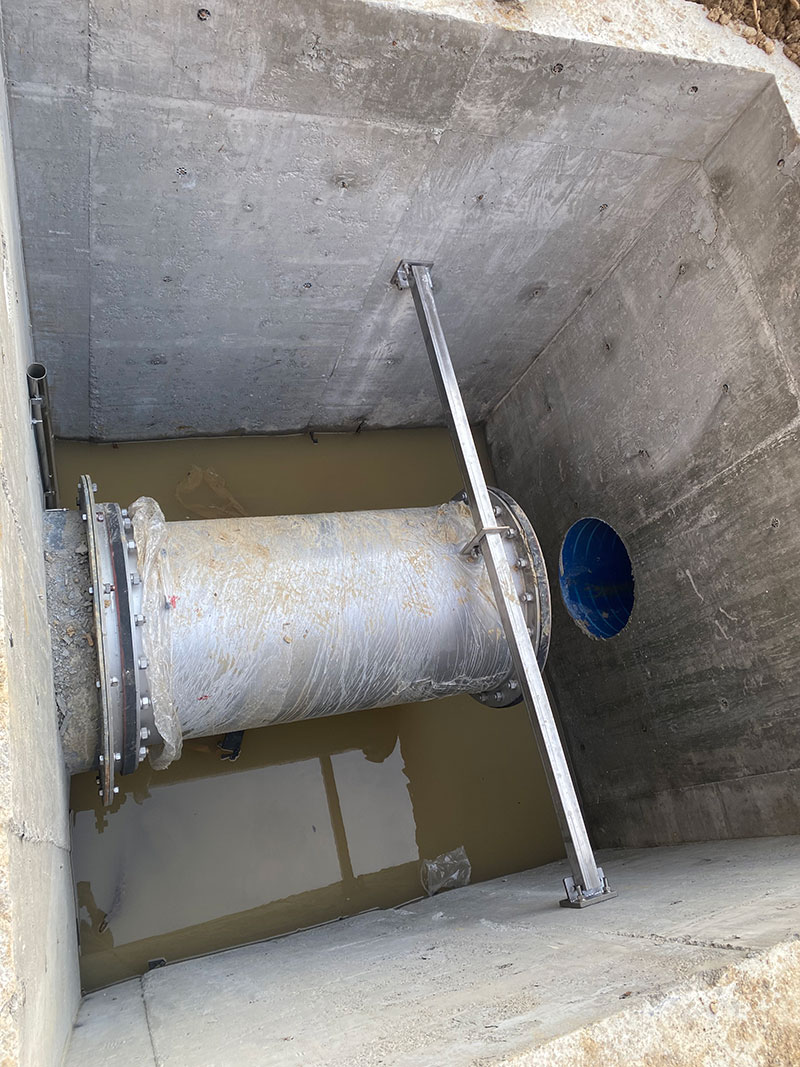

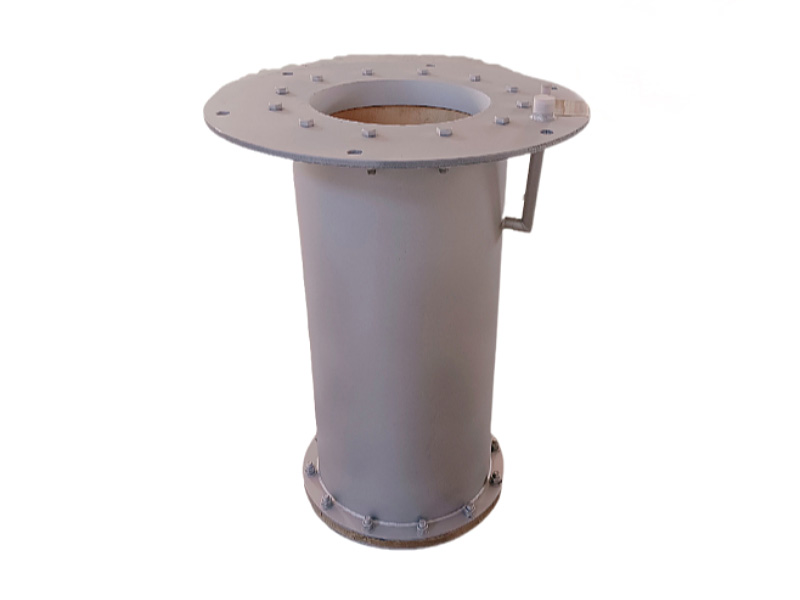

       插入式柔性截流装置主体由合成橡胶经特殊工艺制作而成,内外双层结构,中空形成密封腔,内层耐压耐磨易伸缩,外层耐压膨胀不变形,直插式管道安装。配置气站、控制柜、电磁阀、压力传感器、液位计,对胶囊中部气腔进行充气-放气,完成插入式柔性装置的关闭-开启动作。液位计检测管道柔性装置两侧水位,需要截流时,空压机将压缩气体充入气腔,使橡胶内部变形关闭;需要行洪时,则打开放气球阀,橡胶内管复原,在水头压力作用下,橡胶内部复原速度更快。

工作原理

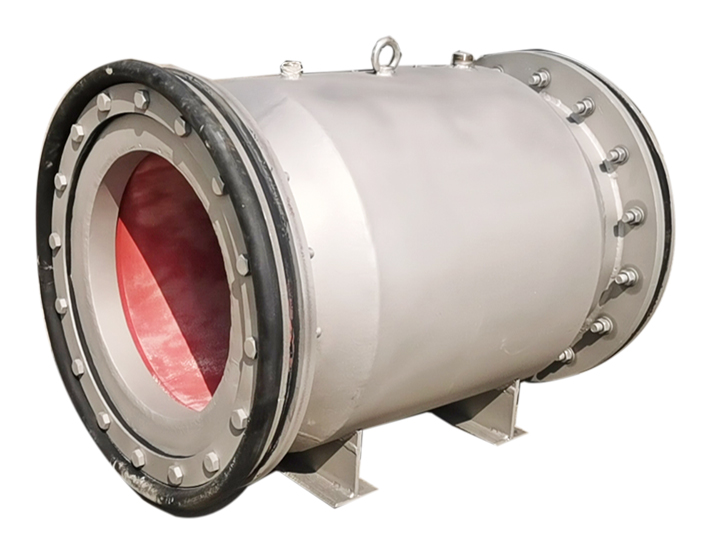

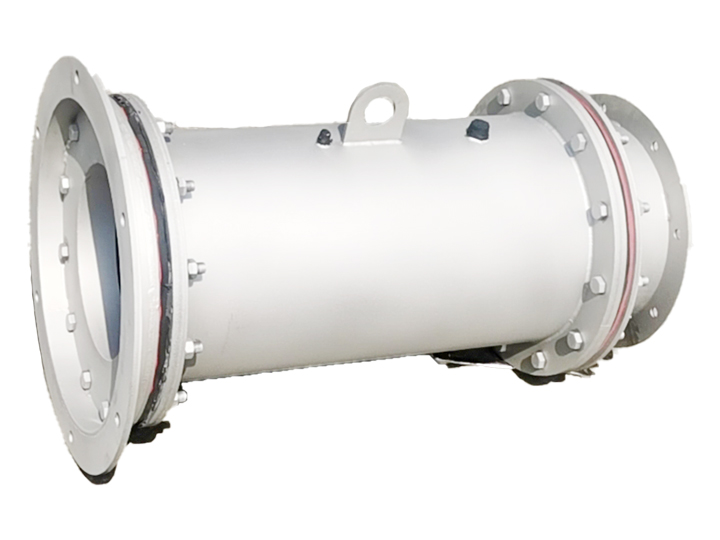

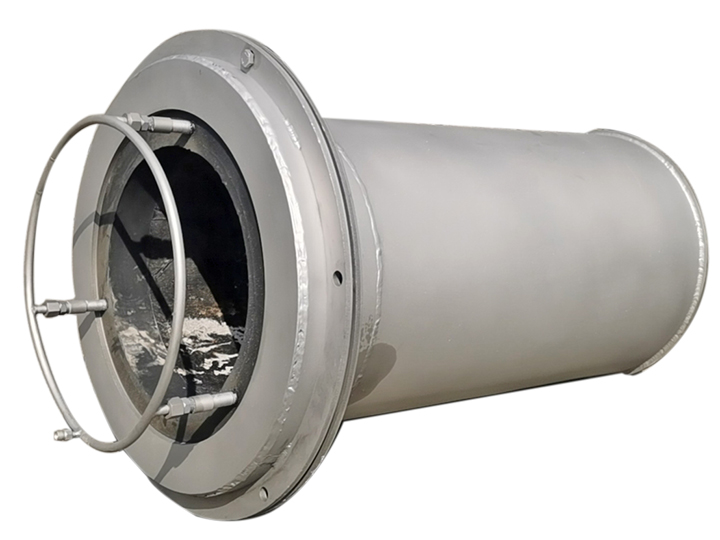

       阀体和隔膜囊通过法兰连接,阀体与内胆之间形成密封气腔,阀体上设有进气口和排气口,隔膜囊采用特种橡胶合成,不仅具有一定的弹性,韧性,伸缩性,而且耐磨,耐酸碱。在气腔内充入压缩气体时,气体压力作用使得隔膜囊向内缩紧,实现关闭截流通道的动作,当气腔释放有压气体时,隔膜囊恢复原形,实现打开截流通道的动作。

产品特点

       1、隔膜囊内平直,无收缩,无堆积、无死角,不易出现堵塞或结块现象,减少了压力和摩擦损耗;
       2、由于工作介质接触的仅仅是隔膜囊,阀体是304或316材质,因此该产品能理想控制多种工作介质;
       3、结构简单,易于快速拆卸和维修,更换橡胶可以在现场及短时间内完成;
       4、卧式安装,节省井的高度空间,不占地表面积。
       无需改变管道结构:采用独特的插入式设计,不改变原有管道即可实现安装使用。
       无堵塞:防缠绕防堵塞能力强,管道中的缠绕物、漂浮物等杂物不会堵塞设备,井内的设备安装后,流道和管道完全保持一致,没有任何水头损失。
       占用上下空间小:设备安装不占用上下高度空间,不会露出地面。采用整体柔性密封,密封面较大,可实现零泄漏。
       结构简单:即使长时间在污水环境中工作,也不会发生故障。
       不受外界因素影响:小区即使发生积水也不会影响柔性分流井的正常工作。
       维护便捷:安装/维护/保养简单方便,使用寿命长。

性能参数

型号 HRQJW-300 HRQJW-400 HRQJW-500 HRQJW-600 HRQJW-800 HRQJW-1000 HRQJW-1200 HRQJW-1500
(D*L) D500*800 D600*900 D750*1300 D800*1350 D1050*1650 D1250*2160 D1450*2550 D1750*2850
排水口 DN300 DN400 DN500 DN600 DN800 DN1000 DN1200 DN1500
控制方式 气动 气动 气动 气动 气动 气动 气动 气动
功率 0.3KW 0.3KW 0.55KW 1.5KW 1.5KW 2.25KW 2.25KW 2.25KW
隔膜囊 耐纳特 耐纳特 耐纳特 耐纳特 耐纳特 耐纳特 耐纳特 耐纳特
阀体 304 304 304 304 304 304 304 304
